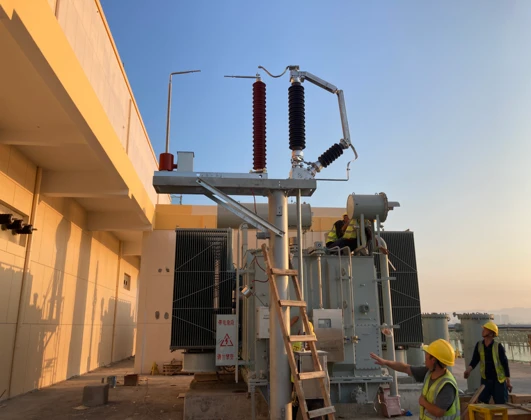

Stručný úvod do kompletní sady vybavení nulového bodu střídavého transformátoru

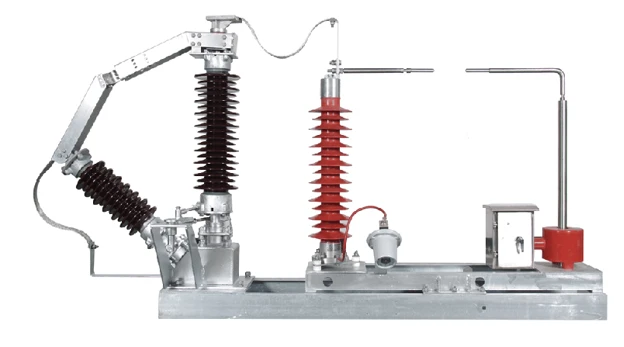

Skládá se především ze dvou částí:

• Elektrické komponenty: odpojovač neutrálního bodu, ovládací mechanismus, svodič přepětí neutrálního bodu, počítadlo výbojů, výbojová mezera, proudový transformátor;
• Instalační příslušenství: pevná základna, držák, konektory a propojovací vodiče mezi komponenty atd.



Hlavní funkce



Jeho hlavní funkcí je chránit izolaci neutrálního bodu transformátorů před poškozením způsobeným bleskovým přepětím, spínacím přepětím a přepětím síťové frekvence (přechodným). To chrání nulový bod transformátoru a koncová zařízení. Používá se také pro údržbu systému nebo přepínání způsobu uzemnění neutrálního bodu v energetickém systému. Když se v neutrálním bodě přímo neuzemněného transformátoru objeví nebezpečné impulzní přepětí blesku, svodič přepětí nebo svodová mezera by měly fungovat správně, aby chránily izolaci neutrálního bodu transformátoru před poškozením. V případě, že se během jednofázového zemního spojení náhodně vytvoří částečný neuzemněný systém a dojde k nebezpečnému ne-plnofázovému-provozu, měla by mezera neutrálního bodu spolehlivě fungovat (vybití), aby se zabránilo nebezpečným přepětím v částečně neuzemněném systému s jednofázovým zemním spojením ohrozit koncové zařízení; svodič přepětí použitý ve spojení s tímto by neměl fungovat. Když dojde v elektrické síti k jednofázovému zemnímu spojení, výsledné přechodné spínací přepětí by nemělo způsobit vybití vybíjecí mezery nulového bodu přímo neuzemněného transformátoru, aby neovlivnilo správnou funkci ochrany relé.





Rozdíly a výhody

Žádný	Charakteristika kvality	Technické ukazatele	IEC60694-2002 IEC62271-2013	GB/T11022-2011 GB1985-2014	Vysoké požadavky koncových zákazníků (státní síť).	Out-of-Province Industry Peers	In-Provincie Industry Peers	Firemní standardy a Zhejiang Made Standards
1	Bezpečnost	Jmenovité krátkodobé-frekvenční výdržné napětí	140 kV	160 kV	160 kV	160 kV	160 kV	182 kV
		Jmenovité výdržné napětí bleskového impulsu	325 kV	380 kV	380 kV	380 kV	380 kV	384 kV
		Ohodnocená krátkodobá-výdrž aktuálního trvání	1S	2S	4S	4S	4S	4S
2	Spolehlivost	Mechanická životnost (úroveň M1)	2000krát	Žádné požadavky	3000krát	3000krát	3000krát	3000krát
		Limit nárůstu teploty	65K	65K	65K	65K	55K	35K
		Povrchová tvrdost postříbřené vrstvy na pohyblivých a stacionárních kontaktech	Žádné požadavky	Žádné požadavky	Větší nebo rovno 120 HV	Větší nebo rovno 120 HV	Žádné požadavky	Větší nebo rovno 120 HV
		Tloušťka postříbření na pohyblivých a stacionárních kontaktech	Žádné požadavky	Žádné požadavky	Větší nebo rovna 8 μm	Větší nebo rovna 8 μm	Žádné požadavky	Větší nebo rovna 8 μm





Opatření ke zlepšení



1. Přijměte nové-typové izolační struktury přepínačů;

2. Proveďte ošetření postříbřením kontaktů a kontaktních prstů;

3. Používejte vysoce kvalitní-suroviny pro obrábění;

4. Zlepšení přesnosti obrábění součástí produktu.



Význam zlepšených ukazatelů výkonu



Upgradované standardy pro kompletní zařízení s neutrálním bodem transformátoru umožňují produktům přizpůsobit se konvenčním provozním prostředím i extrémním drsným podmínkám, včetně-nadmořských výšek, pouště a mrazivých chladných oblastí, a poskytují robustní technickou podporu pro výstavbu inteligentních a odolných energetických sítí.
